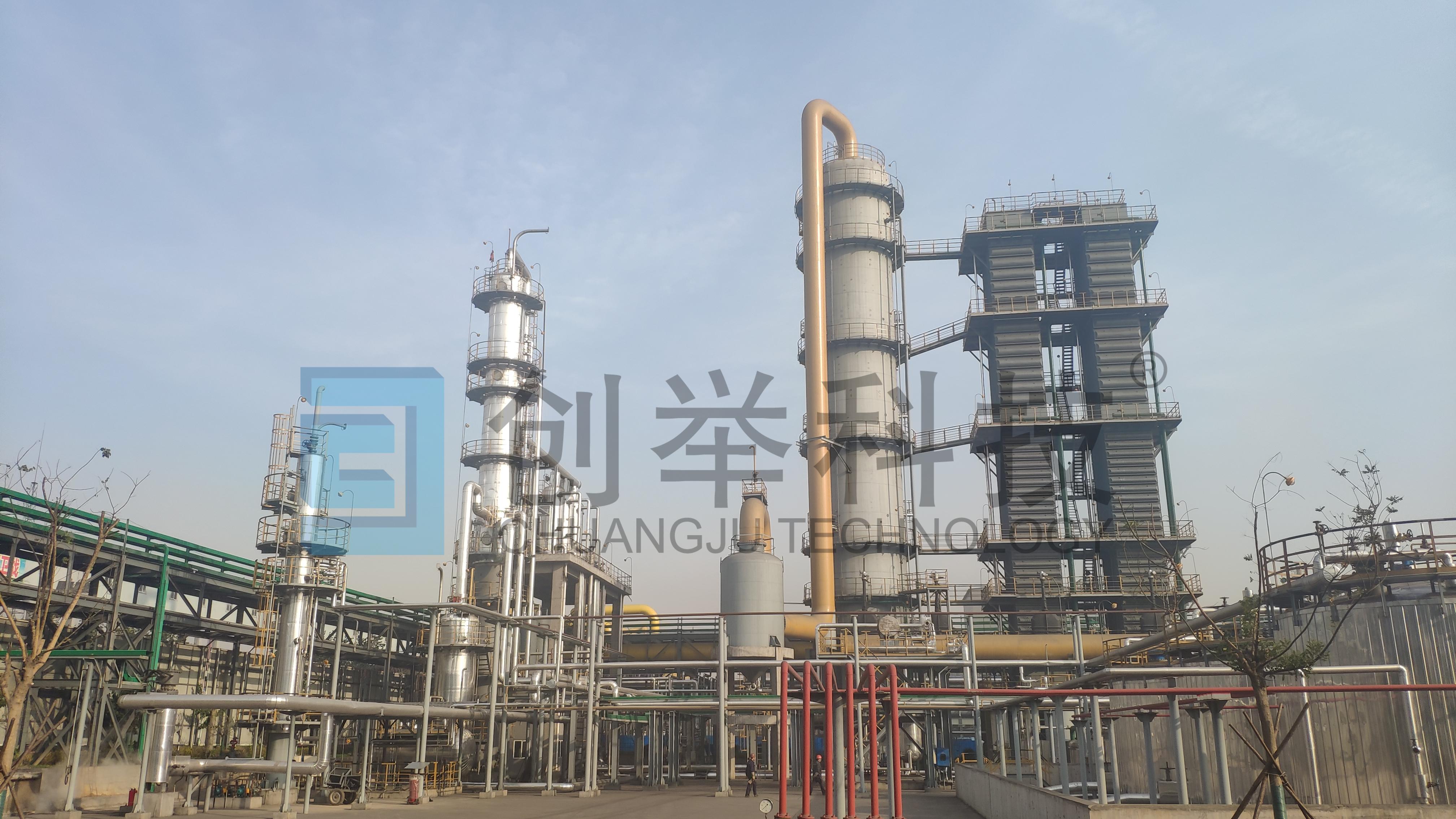

山西某集团二期新上144万吨焦化配套化产洗脱苯工段、蒸氨工段核心设备均由天津市创举科技股份有限公司(以下简称“创举科技”)设计制作,其中洗脱苯工段于2020年5月一次性开车成功。
其中脱苯塔内件使用了我公司的第三代CJVP高效喷射态塔盘;洗苯塔内件首次使用了我公司最新研发的CJ新型高效气液再分布器,同时配合使用我公司先进的分布器及除沫装置。目前洗脱苯工段运行半年来各项指标运行良好,均优于设计值,尤其塔后煤气含苯可达到0.2g/Nm3。
高效喷射态塔板技术——CJVP系列高效抗堵喷射塔盘
结构特点:
(1)板孔与V型分离板组合提升了传质空间高度,从而延长了气液接触时间,有利于传质完成;
(2)双层V型板组合能有效降低高气速下的气相雾沫夹带,使得塔板的处理能力更大;
(3)这种结构无易堵塞部件,该塔板抗堵塞能力更强。
适用工况:
(1)大液气比的工况;
(2)扩能改造的工况;
(3)堵塞严重物系的工况;
(4)分离精度要求高的工况。

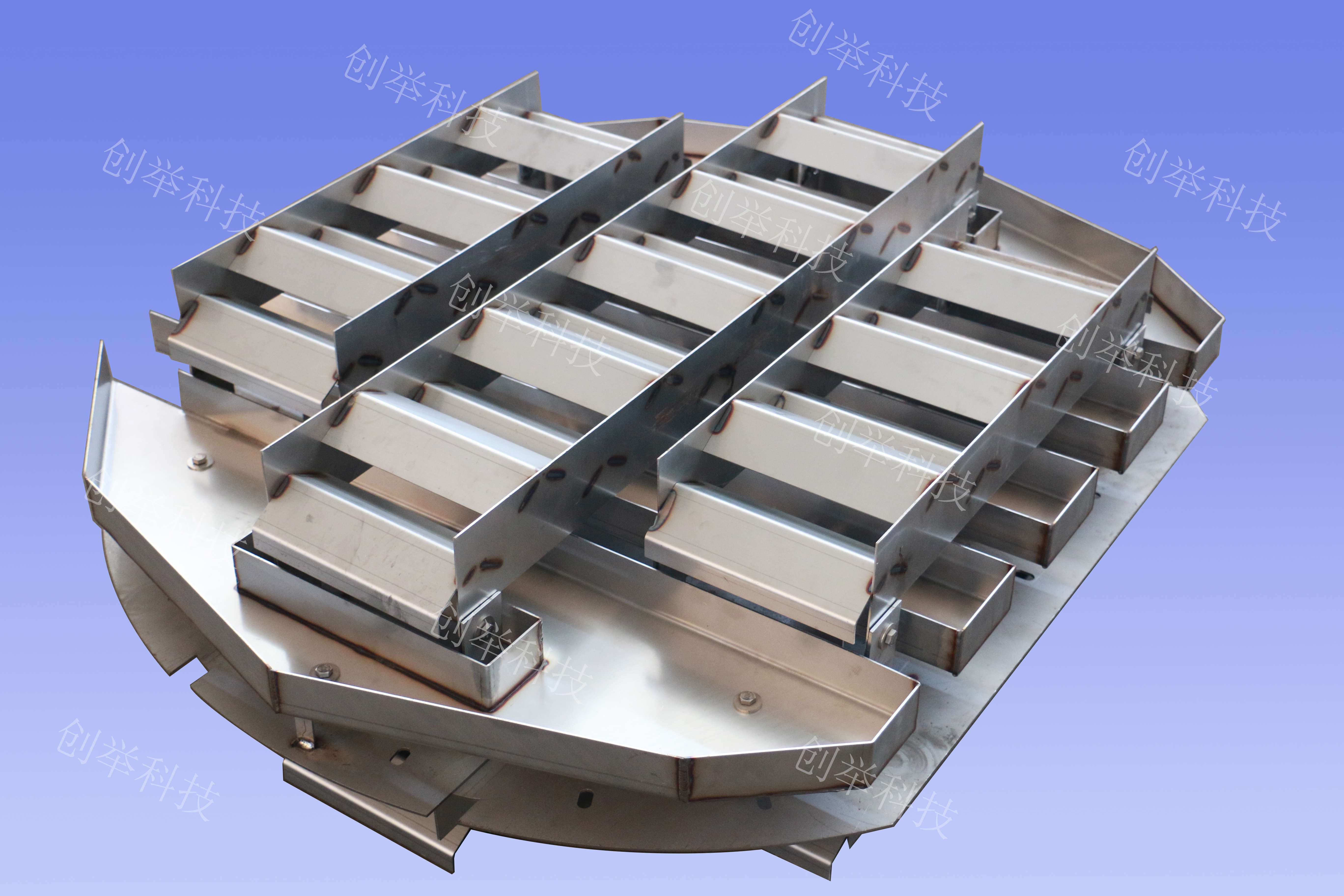

CJ新型高效气液再分布器
洗苯塔为大气量、小液量的操作工况,对气液再分布器的分布性能要求很高,传统气液再分布器有很多不足,为此我公司研发了CJ新型高效气液再分布器。
结构特点:
(1)新型的高效气液再分布器在支撑梁底部设有布液点,避免了传统支撑梁造成的死区;
(2)分布槽通过支撑梁实现液位联通,使液相分布更加均匀,传质效率更高;
(3)同时采用特殊的支撑结构设计,能有效的降低安装高度,节省塔内空间;
(4)此再分布器同样适用于易堵物系,与传统再分布器相比不再设布液孔、溢流孔,从而使抗堵性能大幅度提升。
目前在新疆某公司脱硫塔改造项目中得到了成功应用,脱硫效果和抗堵周期较改造前有了明显的提高。
CJ高效除沫器
CJ高效除沫器是我公司针对洗苯塔工况特点而开发的高效除沫器,具有非常好的捕雾除沫效果,可大大减少出塔煤气中的洗油夹带。除沫装置设有特殊的丝网状构件,可达到良好的除沫效果。另外该除沫器设有配套的冲洗装置,可定期对除沫器上积存的悬浮物进行冲洗,避免堵塞,操作十分方便。
小结
该项目的顺利开车是创举科技在焦化行业又一成功案例,山西某集团领导对该项目给予了充分肯定和认可,为双方下一步的通力合作奠定了基础。
